Jak fungují měděné lisovací díly při vysokých teplotách?

Měděné lisovací díly jsou široce používány v průmyslových odvětvích od automobilového průmyslu po elektroniku díky jejich vynikající elektrické vodivosti, tepelné vodivosti a odolnosti proti korozi. Stejně jako u všech kovových součástí se však jejich výkon může výrazně lišit v extrémních podmínkách, zejména při vysokých teplotách. Pochopení toho, jak se měděné lisované díly chovají za tepla, je zásadní pro inženýry, designéry a výrobce, kteří chtějí u svých produktů zachovat bezpečnost, účinnost a dlouhou životnost.

Přehled měděných lisovacích dílů

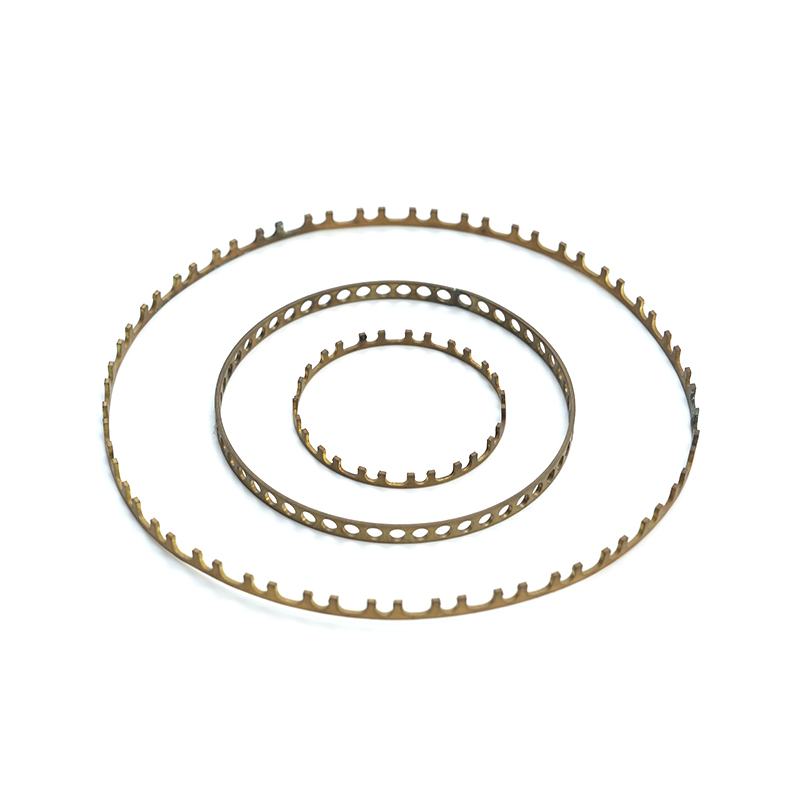

Měděné lisovací díly jsou součásti vytvořené lisováním měděných plechů do specifických tvarů pomocí lisovacích strojů. Tento proces může vyrábět vysoce přesné díly ve velkých objemech, takže je ideální pro konektory, terminály, chladiče a různé elektrické nebo mechanické součásti.

Mezi hlavní výhody měděných lisovacích dílů patří:

• Vynikající elektrická vodivost – zásadní pro elektrické a elektronické aplikace.
• Vysoký tepelná vodivost – umožňuje efektivní odvod tepla.
• Odolnost proti korozi – snižuje oxidaci a zvyšuje odolnost.
• Tvařitelnost – měď lze tvarovat s vysokou přesností.

Navzdory těmto výhodám je měď relativně měkký kov ve srovnání se slitinami, jako je ocel. Jeho mechanické vlastnosti se mohou výrazně změnit při vystavení vysokým teplotám, a proto je nezbytné porozumět jeho tepelnému chování.

Tepelné vlastnosti mědi

Abychom pochopili výkon měděných lisovacích dílů za tepla, musíme vzít v úvahu přirozené tepelné vlastnosti mědi:

• Bod tání: Měď taje při teplotě kolem 1 085 ° C (1 985 ° F). I když je relativně vysoká, je nižší než u mnoha vysoce pevných slitin, což znamená, že extrémní teplo může rychle ohrozit strukturální integritu.
• Tepelná vodivost: Měď má jednu z nejvyšších tepelných vodivostí mezi kovy (přibližně 400 W/m·K). To znamená, že měděné části mohou účinně odvádět teplo, čímž se ve většině aplikací snižuje lokální tepelné namáhání.
• Koeficient tepelné roztažnosti (CTE): Měď expanduje při zahřátí přibližně o 16,5 × 10^-6 /°C. V sestavách, kde jsou měděné díly kombinovány s materiály různých CTE (jako je hliník nebo ocel), může toto roztažení způsobit mechanické namáhání nebo nesouosost.

Kombinace vysoké vodivosti a mírné roztažnosti činí měď vhodnou pro aplikace tepelného managementu, ale její relativně nízká pevnost při zvýšených teplotách může být omezením.

Jak vysoké teploty ovlivňují měděné lisovací díly

Při vystavení vysokým teplotám mohou měděné lisovací díly projít několika změnami:

Snížení mechanické pevnosti

Pevnost a tvrdost mědi v tahu klesá s rostoucí teplotou. Zatímco pevnost v tahu při pokojové teplotě pro čistou měď je asi 210 MPa, může výrazně klesat, když teplota stoupá. V aplikacích, kde měděná část nese mechanické zatížení, může toto oslabení vést k deformaci nebo selhání.

Plíživé chování

Creep označuje pomalou, trvalou deformaci materiálu při konstantním namáhání při zvýšených teplotách. Měď je zvláště náchylná k tečení, když je vystavena teplotám vyšším než 0,4násobek její teploty tání (kolem 400–450 °C). V dlouhodobých vysokoteplotních aplikacích, jako jsou součásti motoru nebo průmyslové stroje, může tečení ohrozit rozměrovou stabilitu.

Oxidace a povrchová degradace

Přestože měď tvoří ochrannou vrstvu oxidu, která odolává další korozi, dlouhodobé vystavení vysokým teplotám může vést k urychlené oxidaci povrchu. To může mít za následek sníženou vodivost, změnu barvy a drsnost povrchu, což může být kritické pro elektrické kontakty nebo estetické součásti.

Tepelná roztažnost a deformace

Měď se při zahřívání roztahuje a v sestavách s úzkými tolerancemi to může způsobit deformaci, vychýlení nebo interferenci s jinými díly. Inženýři musí počítat s tepelnou roztažností při navrhování sestav, které pracují při vysokých teplotách.

Faktory ovlivňující výkon při vysokých teplotách

Chování měděných lisovaných dílů za tepla závisí na několika klíčových faktorech:

Legující prvky

Čistá měď je měkká a tažná, ale legování s prvky, jako je nikl, cín nebo berylium, může zvýšit pevnost a tepelnou stabilitu. Například beryliová měď si zachovává velkou část své pevnosti i při teplotách přesahujících 200 °C, takže je vhodná pro vysokoteplotní pružinové kontakty a konektory.

Geometrie součásti

Tenké, složité lisovací díly se zahřívají rychleji a jsou náchylnější k deformaci než tlustší díly. Ostré rohy a tenké části jsou zvláště citlivé na deformaci při tepelném namáhání.

Doba působení tepla

Krátké výboje vysokého tepla (např. během pájení nebo svařování) mohou způsobit dočasné roztažení, ale zřídka mají za následek dlouhodobé selhání. Trvalé vystavení vysokým teplotám však může urychlit tečení, oxidaci a mechanickou degradaci.

Povrchové úpravy

Povlaky, pokovování nebo pasivační vrstvy mohou zvýšit výkon při vysokých teplotách. Například pocínování nebo poniklování může chránit měděné lisované díly před oxidací, přičemž si zachovává mechanický i elektrický výkon pod teplem.

Praktické aplikace a teplotní limity

Pochopení aplikací v reálném světě pomáhá definovat praktické teplotní limity pro měděné lisované díly:

Elektrické konektory

V elektrických aplikacích jsou měděné lisované díly často vystaveny proudem indukovanému ohřevu. Standardní měděné konektory bezpečně zvládnou teploty až 150–200 °C. Pro prostředí s vyšší teplotou je často preferována beryliová měď nebo poniklovaná měď.

Automobilové komponenty

Měděné součásti v motorech nebo elektrických systémech mohou být vystaveny teplotám mezi 150 °C a 250 °C. V těchto aplikacích se často používá legovaná měď pro zajištění rozměrové stability a odolnosti proti tečení.

Průmyslová zařízení

Vysokoteplotní průmyslové stroje mohou vystavit měděné lisované díly teplotě 300 °C nebo vyšší. V těchto případech jsou nutné speciální žáruvzdorné slitiny, silnější geometrie nebo přídavná chladicí opatření.

Elektronický a tepelný management

Měď je široce používána v chladičích díky své vynikající tepelné vodivosti. Zatímco teplo může být lokálně vysoké, schopnost mědi rychle odvádět teplo zabraňuje vzniku horkých míst a udržuje integritu okolních součástí.

Strategie pro optimalizaci výkonu

Několik strategií může pomoci maximalizovat výkon měděných lisovaných dílů při vysokých teplotách:

Výběr materiálu

Výběr správné slitiny mědi je zásadní. Berylliová měď, fosforový bronz nebo poniklovaná měď si mohou zachovat mechanickou pevnost a odolávat oxidaci při zvýšených teplotách.

Správný design

• Vyvarujte se tenkých nebo jemných částí, které se mohou zkroutit.
• Přidejte poloměry místo ostrých rohů, abyste snížili koncentraci napětí.
• Umožněte tepelnou roztažnost v sestavách zahrnutím mezer nebo pružných spojů.

Povrchové úpravy

Pokovování niklem, cínem nebo jinými tepelně odolnými materiály může snížit oxidaci a zachovat vodivost. Vysokoteplotní povlaky mohou také snížit tepelné namáhání a opotřebení.

Tepelný management

Ve vysokoteplotních aplikacích mohou správné strategie chlazení – jako jsou chladiče, ventilace nebo materiály tepelného rozhraní – zabránit tomu, aby měděné součásti překročily bezpečné teplotní limity.

Testování a simulace

Analýza konečných prvků (FEA) a tepelné simulace dokážou předpovědět, jak se měděné lisované díly chovají za tepla, což pomáhá inženýrům navrhovat součásti, které odolávají deformaci a udržují si výkon.

Společné výzvy

I při pečlivém návrhu a výběru materiálu mohou měděné lisované díly čelit problémům při vysokých teplotách:

• Creepová deformace: Dlouhodobé namáhání mírným teplem může změnit rozměry součásti.
• Oxidace a změna barvy: Vysoký temperatures accelerate surface changes, which can affect electrical performance.
• Problémy s montáží: Rozdílná roztažnost mezi mědí a jinými materiály může způsobit nesouosost nebo mechanické namáhání.
• Únava materiálu: Opakované tepelné cykly mohou snížit pevnost a časem vést k prasklinám.

Řešení těchto výzev vyžaduje integrovaný přístup, který kombinuje materiálové vědy, inženýrský design a tepelné řízení.

Závěr

Měděné lisovací díly nabízejí vynikající tepelnou a elektrickou vodivost, díky čemuž jsou neocenitelné ve vysoce výkonných aplikacích. Jejich výkon při vysokých teplotách však silně závisí na složení materiálu, geometrii, povrchové úpravě a strategiích tepelného managementu. Pochopením toho, jak se měď chová při zahřívání, a implementací konstrukčních postupů ke zmírnění rizik mohou inženýři zajistit spolehlivý výkon, dlouhodobou odolnost a optimální účinnost pro komponenty vystavené teplu.

Zatímco čistá měď má omezení při zvýšených teplotách, legované nebo upravené měděné lisovací díly vydrží náročné tepelné podmínky. Výběr správného materiálu, optimalizace designu a použití ochranných opatření mohou zajistit, že měděné lisované díly budou nejen funkční, ale také vysoce spolehlivé za tepla.

Pro každého, kdo navrhuje nebo používá měděné lisované díly ve vysokoteplotních prostředích, je nezbytné pečlivé plánování, testování a výběr materiálu. S ohledem na tyto úvahy mohou měděné lisované díly i nadále poskytovat výjimečný výkon v celé řadě průmyslových, automobilových a elektronických aplikací.
